Pinbelegung der Türstecker

[hypeR19]

Hallo

Wie oben schon steht, würde die mich einfach mal interessieren.
Mir schwirren da so paar Ideen im Kopf rum und möchte mal schauen, wie einfach oder schwer die zu realisieren sind.

Wenn jemand irgend welche Pläne hat, immer her damit.
Bin über jede Hilfe dankbar.

Gruß

[hypeR19]

Hat keiner einen helfenden Plan zur Hand?

[Tretsch]

Hier mal die Belegung der Fahrertür:
C1 0.5 STEUERUNG BLINKER LINKS
A2 0.5 DIAGNOSESIGNAL CANL MULTIPLEX-DATENLEITUNG TÜR
C2 0.5 STEUERUNG - LEUCHTDIODE KINDERSICHERUNG
A3 0.5 DIAGNOSESIGNAL CANH MULTIPLEX-DATENLEITUNG TÜR
B3 0.35 SIGNAL A ANTENNE AUSSEN KEYLESS ENTRY&DRIVE FAHRERTÜR
C3 0.35 SIGNAL INFRAROTSENSOR TÜRGRIFF FAHRERSEITE
B4 0.35 SIGNAL B ANTENNE AUSSEN KEYLESS ENTRY&DRIVE FAHRERTÜR
C4 0.5 + INFRAROTSENSOR TÜRGRIFFE
A5 0.5 SIGNAL + SEITENAUFPRALL-ZUSATZSENSOR VORNE LINKS (AIRBAG)
C5 0.35 SIGNAL VERRIEGELUNG / SCHALTER SEITENTÜREN FAHRERSEITE KEYLESS ENTRY&DRIVE
A6 0.5 SIGNAL - SEITENAUFPRALL-ZUSATZSENSOR VORNE LINKS (AIRBAG)
C6 0.5 ELEKTRONIKMASSE OBERER RECHTER QUERTRÄGER ARMATURENBRETT
B8 0.5 SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG FAHRERSEITE
A9 0.5 SIGNAL (+) LAUTSPRECHER VORNE LINKS
A9 1.5 SIGNAL (+) LAUTSPRECHER VORNE LINKS
B9 0.5 SIGNAL (-) LAUTSPRECHER VORNE LINKS
B9 1.5 SIGNAL (-) LAUTSPRECHER VORNE LINKS
A11 2.5 DAUERSTROM ABGESICHERT > SICHERUNG FENSTERHEBER MIT IMPULSFUNKTION FAHRERSEITE
B11 2.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT LINKS

Hier für die Beifahrertür:
C1 0.5 STEUERUNG BLINKER RECHTS
A2 0.5 SIGNAL CAN L BEIFAHRERTÜR
A3 0.5 SIGNAL CAN H BEIFAHRERTÜR
B3 0.35 SIGNAL A ANTENNE AUSSEN KEYLESS ENTRY&DRIVE BEIFAHRERTÜR
C3 0.35 SIGNAL INFRAROTSENSOR GRIFFE SEITENTÜREN BEIFAHRERSEITE
B4 0.35 SIGNAL 2 ANTENNE AUSSEN KEYLESS ENTRY&DRIVE BEIFAHRERTÜR
C4 0.5 + INFRAROTSENSOR TÜRGRIFFE
A5 0.5 SIGNAL + SEITENAUFPRALL-ZUSATZSENSOR VORNE RECHTS (AIRBAG)
A6 0.5 SIGNAL - SEITENAUFPRALL-ZUSATZSENSOR VORNE RECHTS (AIRBAG)
C6 0.5 ELEKTRONIKMASSE OBERER RECHTER QUERTRÄGER ARMATURENBRETT
B8 0.5 SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG BEIFAHRERSEITE
A9 0.5 SIGNAL (+) LAUTSPRECHER VORNE RECHTS
A9 1.5 SIGNAL (+) LAUTSPRECHER VORNE RECHTS
B9 0.5 SIGNAL (-) LAUTSPRECHER VORNE RECHTS
B9 1.5 SIGNAL (-) LAUTSPRECHER VORNE RECHTS
A11 2.5 DAUERSTROM ABGESICHERT > SICHERUNG FENSTERHEBER MIT IMPULSFUNKTION BEIFAHRERSEITE
B11 2.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT RECHTS

Für Hinten Links:
C1 0.5 STEUERUNG MOTOREN ÖFFNEN BEIFAHRERTÜREN VORNE/HINTEN
B2 0.5 STEUERUNG MOTOREN ÖFFNEN BEIFAHRERTÜREN VORNE/HINTEN
C2 0.5 STEUERUNG (+) VERRIEGELN ELEKTRISCHE ZENTRALVERRIEGELUNG
A3 0.35 SERIELLES SIGNAL FENSTERHEBERMOTOR EINKLEMMSCHUTZ HINTEN LINKS
B3 0.5 STEUERUNG STELLMOTOR SPEZIAL-VERRIEGELUNG
C3 0.75 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT LINKS
C4 0.5 87A SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG HINTEN LINKS
B5 0.75 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT LINKS
C5 0.5 STEUERUNG - LEUCHTDIODE KINDERSICHERUNG
A6 0.5 + STANDLICHT LINKS ABGESICHERT
B6 0.5 SIGNAL (-) SPEZIAL-VERRIEGELUNG TÜR HINTEN LINKS
C6 0.35 SIGNAL INFRAROTSENSOR TÜRGRIFF HINTEN FAHRERSEITE
C7 0.5 + INFRAROTSENSOR TÜRGRIFFE
A8 0.5 STEUERUNG (+) VERRIEGELN ELEKTRISCHE ZENTRALVERRIEGELUNG
B8 0.5 SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG HINTEN LINKS
A9 1.5 SIGNAL (+) LAUTSPRECHER HINTEN LINKS
B9 1.5 SIGNAL (-) LAUTSPRECHER HINTEN LINKS
A11 2.5 DAUERSTROM MIT ZEITSCHALTUNG 8
B11 2.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT LINKS

Für Hinten Rechts:
C1 0.5 SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG HINTEN RECHTS
B2 0.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT RECHTS
C2 0.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT RECHTS
A3 0.5 SERIELLES SIGNAL FENSTERHEBERMOTOR EINKLEMMSCHUTZ HINTEN RECHTS
B3 0.5 SIGNAL (-) SPEZIAL-VERRIEGELUNG TÜR HINTEN RECHTS
C3 0.5 STEUERUNG (+) VERRIEGELN ELEKTRISCHE ZENTRALVERRIEGELUNG
C4 0.5 STEUERUNG MOTOREN ÖFFNEN BEIFAHRERTÜREN VORNE/HINTEN
B5 0.5 2STEUERUNG MOTOREN ÖFFNEN BEIFAHRERTÜREN VORNE/HINTEN
C5 0.5 STEUERUNG - LEUCHTDIODE KINDERSICHERUNG
A6 0.5 + STANDLICHT LINKS ABGESICHERT
B6 0.5 STEUERUNG STELLMOTOR SPEZIAL-VERRIEGELUNG
C6 0.35 SIGNAL INFRAROTSENSOR TÜRGRIFF HINTEN RECHTS
C7 0.5 + INFRAROTSENSOR TÜRGRIFFE
A8 0.5 SIGNAL (-) KONTAKT RASTE 1 STELLMOTOR ZENTRALVERRIEGELUNG HINTEN RECHTS
B8 0.5 STEUERUNG (+) VERRIEGELN ELEKTRISCHE ZENTRALVERRIEGELUNG
A9 1.5 SIGNAL (+) LAUTSPRECHER HINTEN RECHTS
B9 1.5 SIGNAL (-) LAUTSPRECHER HINTEN RECHTS
A11 2.5 DAUERSTROM MIT ZEITSCHALTUNG 8
B11 2.5 ELEKTRONIKMASSE QUERTRÄGER ARMATURENBRETT RECHTS

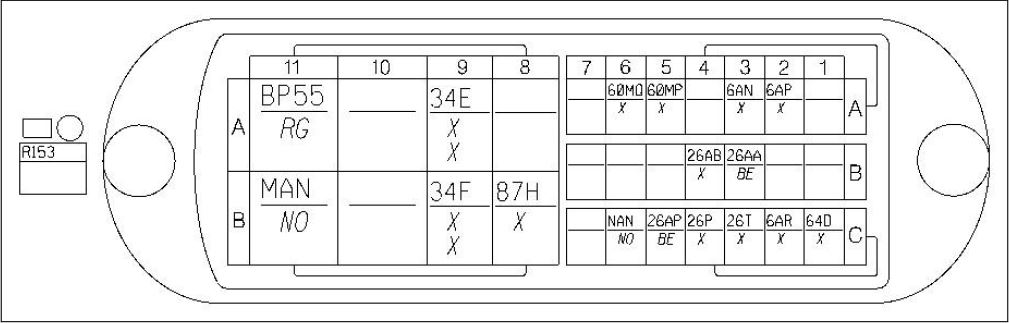

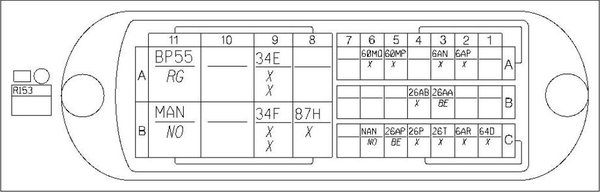

Und hier mal die Pinbenennung als Bild:

Grüße

[drumtim85]

Gefällt mir

[semmel1988]

Wie wird denn die Türbeleuchtung gesteuert, bekommt die + von einen Microschalter im Türschloss.
